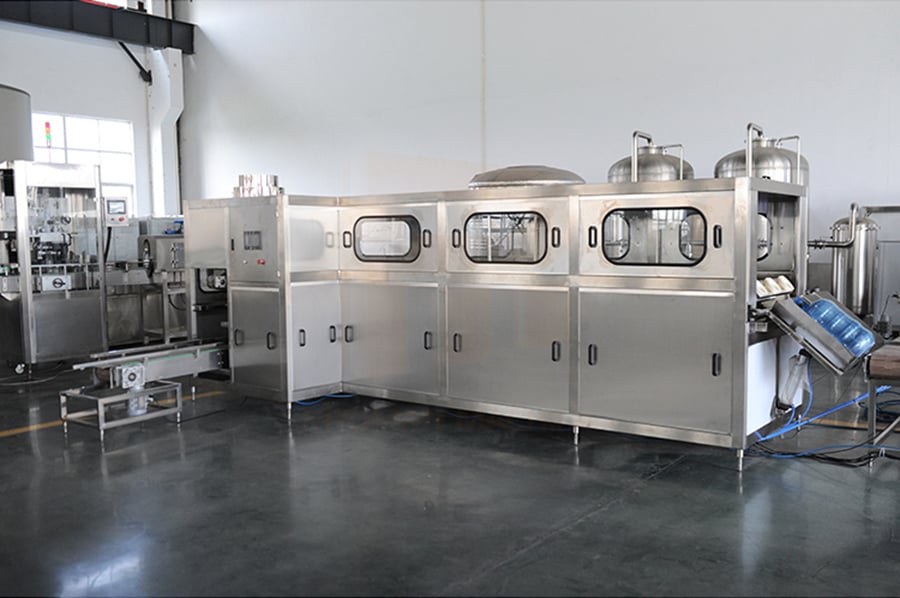

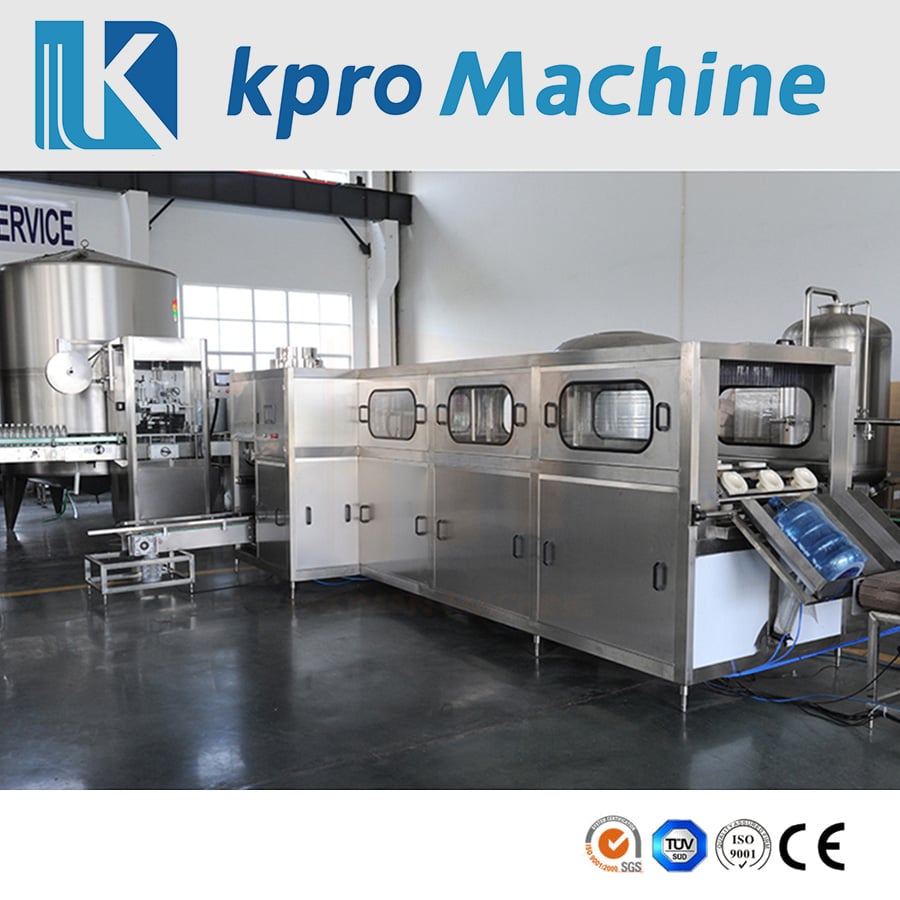

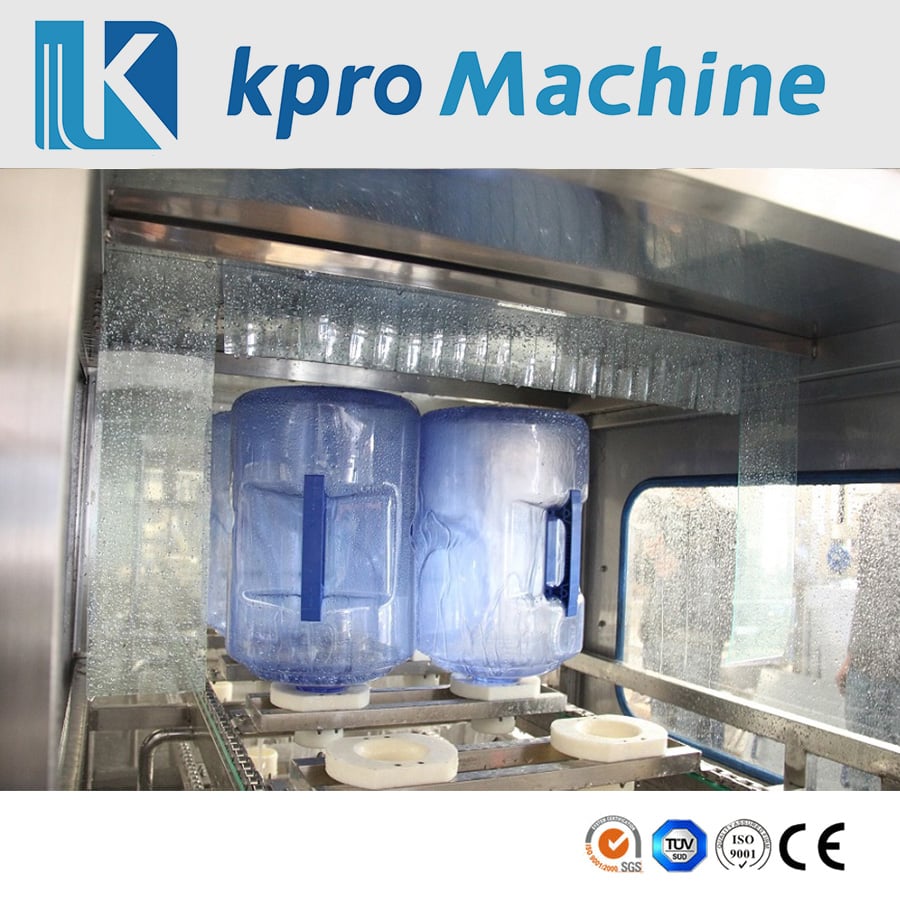

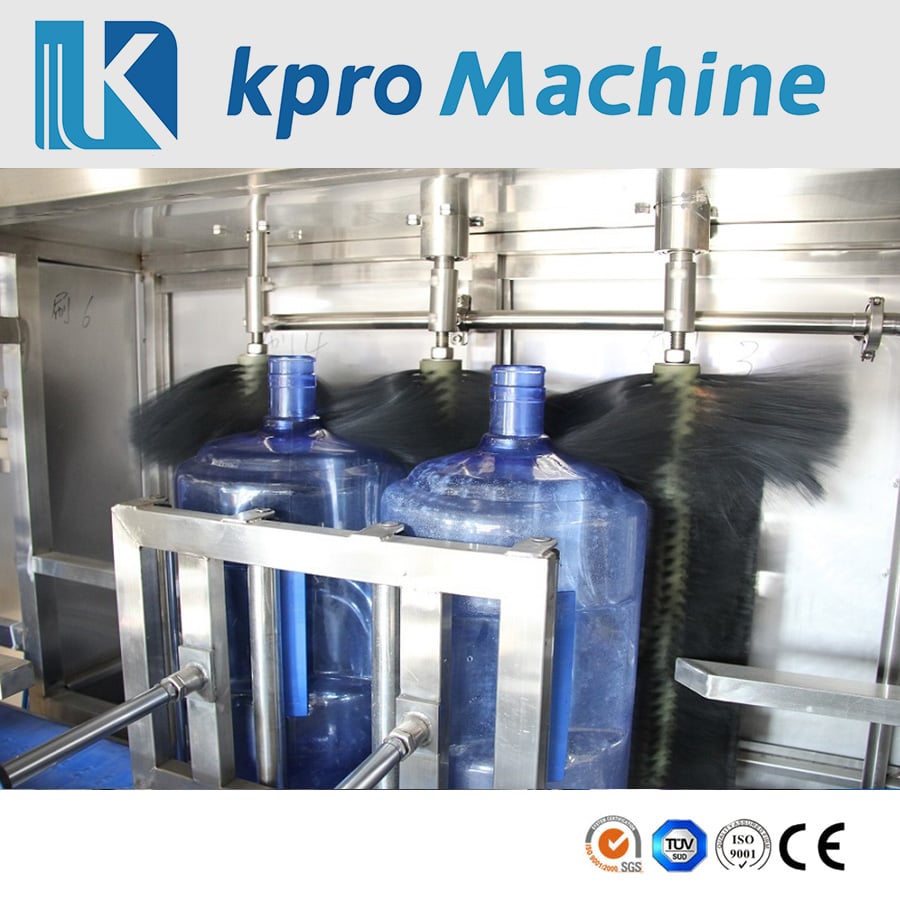

Série QGF vybavená linkou pro plnění sudů jako centrálním zařízením je speciálně navržena pro výrobní linku pitné vody v 5galonových sudech, což je ideální pro výrobu minerální vody, destilované vody a čištěné vody. použití vysoce kvalitní nerezové oceli zaručuje vysokou odolnost proti korozi a snadné čištění. Hlavní elektrické komponenty pocházejí od známých mezinárodních značek a jsou kombinovány s vnitřními a vnějšími tryskami pro čištění kanystrů, jejichž know-how je dobře známo. kompaktní konstrukce, vysoká účinnost, přesná a citlivá odezva a vysoká úroveň automatizace zajistit jeho stabilitu a spolehlivost jako integrované (strojní, elektrické a stlačeného vzduchu) plně automatické linky na plnění sudů.
1. Automatická linka typu QGF je speciálně určena pro výrobu vody ve 3 a 5 galonových sudech.
2. Kompletní linka kombinuje mycí, plnící a uzavírací funkci v jednom zařízení, což ji činí ideálním zařízením pro čistou vodu a minerální vodu.
3. Celá linka je vyrobena z nerezové oceli SUS304.
4. Hlavní elektrické komponenty pocházejí od japonských výrobců Mitsubishi, Omron atd.
5. Systém pneumatického tlaku používá produkty značky Airtac z Tchaj-wanu.
6. Toto zařízení má vlastnosti jako kompaktní konstrukce, malá podlahová plocha, vysoká účinnost. Výrobní linka pro 5galonové barely je populární v Jižní Americe.
|
Model |
QGF-100 |
QGF-200 |
QGF-300 |
QGF-450 |
QGF-600 |
QGF-900 |
QGF-1200 |
|
Počet plnicích hlav |
1 |
2 |
3 |
4 |
4 |
6 |
8 |
|
Objem(L) |
18.9 |
18.9 |
18.9 |
18.9 |
18.9 |
18.9 |
18.9 |
|
Velikost sude (mm) |
φ270x490 |
φ270x490 |
φ270x490 |
φ270x490 |
φ270x490 |
φ270x490 |
φ270x490 |
|
Kapacita (b/h) |
100 |
200 |
300 |
450 |
600 |
900 |
1200 |
|
Tlak plynu (Mpa) |
0.4-0.6 |
0.4-0.6 |
0.4-0.6 |
0.4-0.6 |
0.6 |
0.6 |
0.6 |
|
Spotřeba plynu (m3/min) |
0.37 |
0.37 |
0.6 |
0.8 |
1 |
1 |
1.8 |
|
Výkon motoru (kw) |
1.38 |
1.75 |
3.8 |
3.8 |
7.8 |
9.75 |
13.5 |
|
Jmenovité napětí (V) |
380V/50Hz |
380V/50Hz |
380V/50Hz |
380V/50Hz |
380V/50Hz |
380V/50Hz |
380V/50Hz |
|
Hmotnost (kg) |
680 |
800 |
1500 |
2100 |
3000 |
3500 |
4500 |
|
S.N. |
Jméno |
Poznámka |
|
1 |

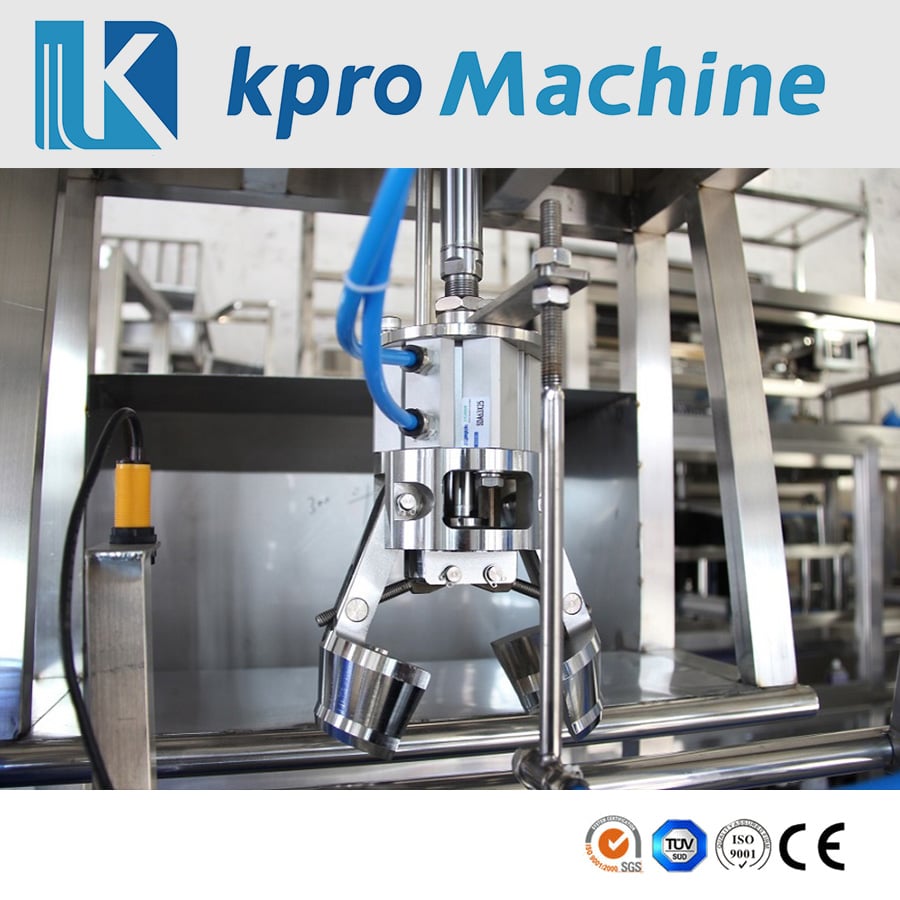

Mycí hlava s uchycením lahve za hrdlo |
Vyrobil náš závod |
|
2 |

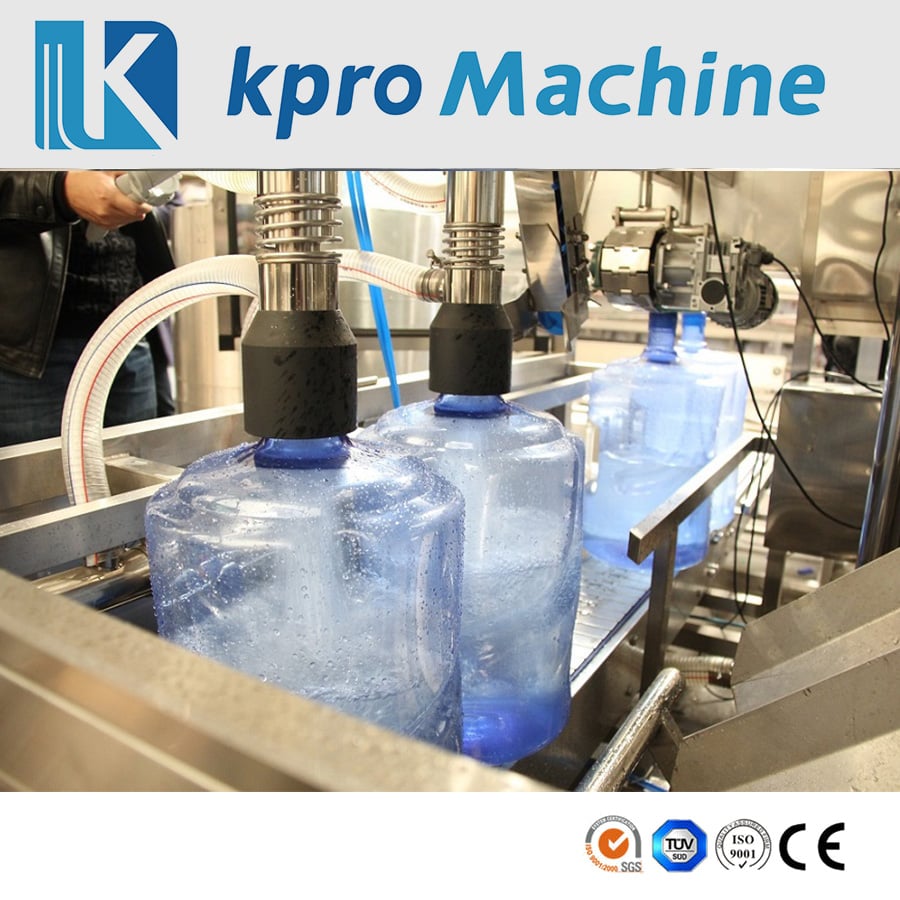

Plnicí ventil |
Vyrobil náš závod |
|
3 |
Těsnicí hlava |
Vyrobil náš závod |
|
4 |
Dotyková obrazovka |
SIEMENS |
|
5 |
Transduktor |
Delixi |
|
6 |
PLC |
SIEMENS |
|
7 |
Přibližovací spínač |
AUTONICS |
|
8 |
Světlovodný spínač |
AUTONICS |
|
9 |
Pneumatické prvky |
AIRTAC |
