18,000BPH 350ml/500ml 소형 병 40헤드 음용수 충진·밀봉 기계

제품 설명

본 기계는 생수, 정제수, 알코올 음료 등 비탄산 액체의 병 포장 생산에 사용할 수 있습니다.
이 완전 자동 물 병 포장 플랜트 기계는 PET, PE 등 다양한 플라스틱 병에 적용 가능하며, 병 용량은 200ml에서 2000ml까지 다양하게 조정할 수 있습니다. 이때 별도의 설비 전환 작업은 최소화됩니다. 다양한 모델을 통해 시간당 1,000병에서 24,000병까지 다양한 생산 능력 요구 사항을 만족시킬 수 있습니다.

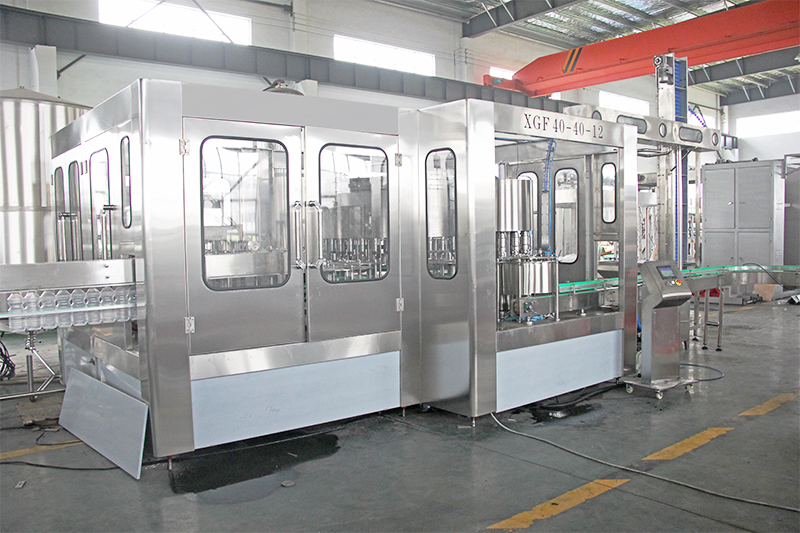

main machine 背景.jpg

본 충진 기계 모델은 소규모 공장 및 저·중간 생산 능력 용도로 설계되었으며, 구입 비용, 물 및 전기 소비량, 설치 공간 점유 면적을 모두 최소화하는 것을 설계 초기 단계부터 고려하였습니다.
동시에 세척, 충진, 캡핑 기능을 완벽하게 수행할 수 있습니다. 이 장비는 기존 세대의 물 충진기보다 위생 조건을 개선하고 유지보수를 간소화합니다. 본 장비는 작동 제어를 위해 고급 미쓰비시 PLC(Mitsubishi PLC)가 장착되어 있으며, 주 모터의 인버터(주파수 변환기)와 연동하여 작동의 안정성과 신뢰성을 높였습니다. 각 구간의 작동 상태를 감지하기 위해 광전 센서(photoelectric sensor)가 사용되며, 이를 통해 본 장비의 작동은 고도로 자동화되고 편리해집니다.


플로우 차트

수처리 시스템 - RO 시스템

원수 탱크→급수 펌프→실리카 모래 필터→활성탄 필터→나트륨 이온 교환기→정밀 필터→역삼투(RO)→UV 살균기→오존 살균기→완제수 탱크

충전 및 포장 라인

세척, 충전, 마개 장착 → 컨베이어 → 라이트 체커 → 라벨링 기계 → 코드 스프레이어 → PE 필름 포장 기계 → 창고

병 제작 기계
PET 프리폼 → 병 성형 블로우 몰딩 기계 → 완성된 병

flow chart2.jpg


당사의 물 충전기기 장점

1) 전체적인 외관이 쾌적하며, 창문형 구조로 기계의 작동 상태를 쉽게 확인할 수 있습니다. 문제가 발생할 경우 즉시 기계를 정지하고 점검할 수 있습니다.
2) PLC 컨트롤러로 간단하고 조작이 쉬우며, 외국인 고객을 위해 설계되어 고객이 쉽게 조작할 수 있습니다.
3) 전 기계 재질은 스테인리스강 304/316으로 제작되어 매우 강도가 높으며 품질을 보장합니다.
4) 충전 정확도가 높고 오차가 작아 효율성을 확보하면서도 안정적인 작업이 가능합니다.

5) 세 가지 기능 통합형 충전 방식으로 완성품 생산 공정이 짧습니다.
6) 완전 자동화된 생산으로 작업자의 손을 자유롭게 하여 생산에 필요한 인력을 줄이고, 비용을 절감하며 효율을 향상시킵니다.

기술 매개 변수

모델	CGF8-8-3	CGF14-12-5	CGF18-18-6	CGF24-24-8	CGF32-32-10	CGF40-40-12
세척 헤드 수	8	14	18	24	32	40
충진 헤드 수	8	12	18	24	32	40
마개 부착 헤드 수	3	4	6	8	10	12
정격 생산 능력(500ml)(BPH)	1000-2000	3000-5000	6000-8000	8000-12000	12000-16000	16000-20000
설치 용량(KW)	3	3.5	4	4.8	7.6	8.3
전체 크기(mm) LWH	190014202000	220016002300	245019002300	275021802400	400023002300	455026502300
