Paano Pinapabuti ng Mga Advanced na Sensor at mga Sistema ng PLC ang Katiyakan sa Pagpuno ng Langis

Pang-real-time na Paghahantad ng Antas ng Pagpuno gamit ang Mataas na Kalidad na Sensor

Kapasitibong at Ultrasonic na Sensor para sa Dinamikong Deteksyon ng Antas ng Langis sa Mga makina para sa pagsisimula ng langis

Modernong makina sa Pagsasalin ng Langis ay umaasa sa mga teknolohiyang walang kontak tulad ng mga sensor na kapasitibo at ultrasoniko upang makamit ang katiyakan na humigit-kumulang 0.2% kahit sa mabilis na proseso ng pagmamanupaktura. Ang uri ng kapasitibong sensor ay gumagana sa pamamagitan ng pag-detect sa mga pagbabago sa dielectric constant kapag hinahawakan ng langis ang mga electrode, na ginagawa silang lubos na epektibo para sa mga madalas na ginagamit ngayon na konduktibong substansya tulad ng sintetikong lubricants. Sa kaso naman ng mga sensor na ultrasoniko, sinusubaybay nila ang tagal bago bumalik ang mga alon ng tunog mula sa ibabaw ng likido, na nagbibigay ng napakadetalyadong impormasyon tungkol sa antas nito nang hindi kinakailangang makipag-ugnayan nang pisikal. Kapag nakakabit sa mga sistema ng PLC, ang mga sensor na ito ay lumilikha ng isang feedback loop na tumitigil sa daloy nang eksaktong humigit-kumulang 99.8 hanggang 100.2 porsyento ng ninanais na dami. Mahalaga ito lalo na kapag hinahandle ang mga mataas na kalidad na sintetikong langis na maaaring magkakahalaga ng higit sa pitong daan at apatnapu’t dolars bawat litro. Ang paglipat mula sa mga lumang mekanikal na sistema ng float patungo sa teknolohiyang ito ng sensor ay nababawasan ang basurang produkto ng humigit-kumulang 18%, habang pinapanatili pa rin ang bilis ng produksyon nang mahigit sa 120 na lalagyan bawat minuto. Gusto ng mga tagagawa ang ganitong sistema dahil nagse-save ito ng pera nang hindi binabagal ang proseso.

Kompensasyon sa Pagkakaiba-iba ng Viskosidad at Temperatura upang Panatilihin ang Kagandahan ng Resulta

Ang mga mataas na katumpakan na sistema ay lumalaban sa mga pagbabago ng viskosidad at thermal expansion—na dati nang responsable sa ±5% na pagkakaiba sa dami—gamit ang mga dinamikong algorithm para sa kompensasyon. Habang nagbabago ang temperatura, ang density ng langis ay nagbabago ng humigit-kumulang 0.00065 g/mL bawat °C; kung hindi ito tamaan, ito ay nagdudulot ng makukuhang mga error sa pagpuno sa malalaking operasyon. Ang mga modernong solusyon ay tumutugon dito sa pamamagitan ng:

• Pangmatagalang pagsubaybay sa dielectric constant upang hulaan ang mga pagbabago sa viskosidad
• Mga nakabukod na PT100 temperature probe na kumuha ng sample sa bawat 10 ms
• Mga adaptibong algorithm na muling kinokompyuta ang mga parameter ng daloy habang nangyayari ang proseso

Halimbawa, kapag pumupuno ng 15W-40 motor oil (110–140 cSt), ang mga sistemang ito ay nananatiling tumpak sa loob ng ±0.15% sa iba’t ibang temperatura sa kapaligiran mula 15°C hanggang 40°C—na nag-aalis ng pangangailangan ng manu-manong mga talahanayan ng temperatura at binabawasan ang basurang materyales ng 23% sa mga pasilidad na may mataas na dami ng produksyon.

Presisyong Kontrol sa pamamagitan ng mga Industrial PLC System sa mga Makina para sa Puno ng Langis

Ang puso ng mga makabagong makina sa pagpuno ng langis ay matatagpuan sa kanilang Programmable Logic Controllers (PLCs). Ang mga controller na ito ang namamahala sa napakabilis na komunikasyon sa pagitan ng mga valve na bukas at sarado at ng mga sensor na sumusukat sa bilis ng daloy, lahat sa loob lamang ng mga bahagi ng isang segundo. Ang tiyak na pagkakasunod-sunod ng oras ay tumutulong upang maiwasan ang mga nakakainis na pagkaantala na dati-rati ay nagdudulot ng hindi tamang dami ng langis na inilalagay sa paglipas ng panahon sa mga lumang sistema. Ginagamit ng mga modernong makina ang sopistikadong mga algorithm na PID na patuloy na binabago ang dami ng langis na ipinapadala batay sa kanilang natutuklasan tungkol sa kapal at temperatura ng langis sa mismong sandaling iyon. Kahit kapag iba’t ibang uri ng langis na may magkakaibang densidad ang dumadaan sa sistema, ang mga matalinong pag-aadjust na ito ang nagpapanatili ng katiyakan sa dami ng puno nang hanggang kalahating porsyento karamihan ng oras.

Synchronisation ng High-Speed I/O at Pag-adjust ng PID para sa Pare-parehong Regulasyon ng Daloy

Ang pagkamit ng tumpak na kontrol sa daloy ay talagang nakasalalay sa mga napakabilis na input/output na tugon, kadalasan ay nasa ilalim ng isang milisegundo. Tinatanggap ng PLC ang mga analogong signal mula sa mga mass flow meter at ina-convert ang mga ito sa mga pulso para sa kontrol ng bomba na kailangang eksaktong tamang timing. Ang mga algorithm ng closed-loop PID na ito ay patuloy na sinusuri kung ano ang hiniling ng sistema laban sa kung ano ang aktwal nitong ginagawa, at nag-a-adjust nang naaayon kapag may mga pagbabago sa presyon ng linya. Sa aming mga field test noong nakaraang taon, nakita namin na ang mga sistemang ito ay napakahusay sa pagbawas ng parehong problema ng sobrang puno at kulang na puno—nabawasan ang mga ito ng humigit-kumulang 83 porsyento kumpara sa mga lumang pamamaraan na batay sa timer. Naiintindihan naman ito dahil hindi kayang tumugon ang mga timer sa mga kondisyong tunay na panahon (real-time) gaya ng ginagawa ng mga smart controller na ito.

Deterministic vs. Adaptive Logic: Pag-optimize ng Pagganap ng PLC sa mga Linya ng Pagpuno ng Langis na May Variable Blend

Ang deterministikong lohika ay gumagana nang lubos para sa mga linya ng produksyon na may iisang viskosidad, ngunit kapag hinaharap ang iba't ibang halo ng langis na may magkakaibang katangian sa daloy (rheological properties), ang mga tagagawa ay kumikilos patungo sa mga adaptibong sistema na pinapatakbo ng mga algoritmo ng machine learning. Ang mga matalinong sistemang ito ay sumusuri sa nakaraang mga rekord ng pagpupuno upang matukoy ang pinakamabisang paraan ng pagpabagal habang isinasara ang mga nozzle, na nagpapababa nang malaki sa mga kamalian. Nakita na namin sa tunay na mundo ang mga resulta kung saan ang mga deviasyon ay bumababa mula sa humigit-kumulang ±1.2 porsyento hanggang sa 0.3 porsyento lamang sa maraming produkto na tumatakbo sa parehong linya. Ang mga kilalang pangalan sa industriya ng pagmamanupaktura ay nagsimula nang ipatupad ang mga adaptibong setup na ito, lalo na para sa mga mahihirap na aplikasyon tulad ng produksyon ng biodiesel at sintetikong lubricants kung saan ang saklaw ng viskosidad ay maaaring lumampas sa 200 centistokes. Ang epekto nito sa kontrol ng kalidad ay napakalaki—hanggang sa maraming kumpanya ang ngayon ay itinuturing itong mahalaga kaysa opsyonal.

Huwag Mabulok na Integrasyon ng Sensor at PLC para sa Deviasyon ng Dami na Mababa sa 0.2 Porsyento

Mga Arkitekturang Fieldbus na PROFINET at EtherNet/IP na Nagpapahintulot ng <50ms na Feedback ng Closed-Loop

Ang mga protokol ng Industrial Ethernet tulad ng PROFINET at EtherNet/IP ay nagpapahintulot ng maaasahang komunikasyon sa pagitan ng mga sensor at PLC, na kadalasan ay umaabot sa mga oras ng tugon na mas mababa sa 50 ms sa mga sistema ng saradong loop. Ang mga network na ito ay nag-uugnay ng detalyadong mga pagbabasa ng viskosidad at mga pagsukat ng temperatura kasama ang mga utos para sa kontrol ng valve, upang ang mga operator ay makagawa ng agarang pag-aadjust sa daloy. Ang mga capacitive sensor ay nakikilala kapag nagsisimula nang lumabag ang mga antas ng puno, na humihikayat sa PLC na baguhin ang bilis ng mga bomba at i-adjust ang posisyon ng mga nozzle nang real-time. Ang sistema ay nagsusuplay ng humigit-kumulang 1,000 na update ng input/output bawat segundo habang gumagana. Ang ganitong mabilis na feedback ay tumutulong na kompensahin ang mga pagbaba ng presyon sa loob ng mga linya ng produksyon at ang hindi inaasahang mga pagbabago sa viskosidad, na panatilihin ang katiyakan ng mga pagsukat ng dami sa loob ng ±0.2 porsyento kahit na tumatakbo sa bilis na 300 bote kada minuto. Ang mga planta na lumilipat sa mga modernong protokol na ito ay karaniwang nakakakita ng humigit-kumulang 30 porsyentong pagbaba sa mga isyu sa kalibrasyon kumpara sa mga lumang konpigurasyon ng serial network.

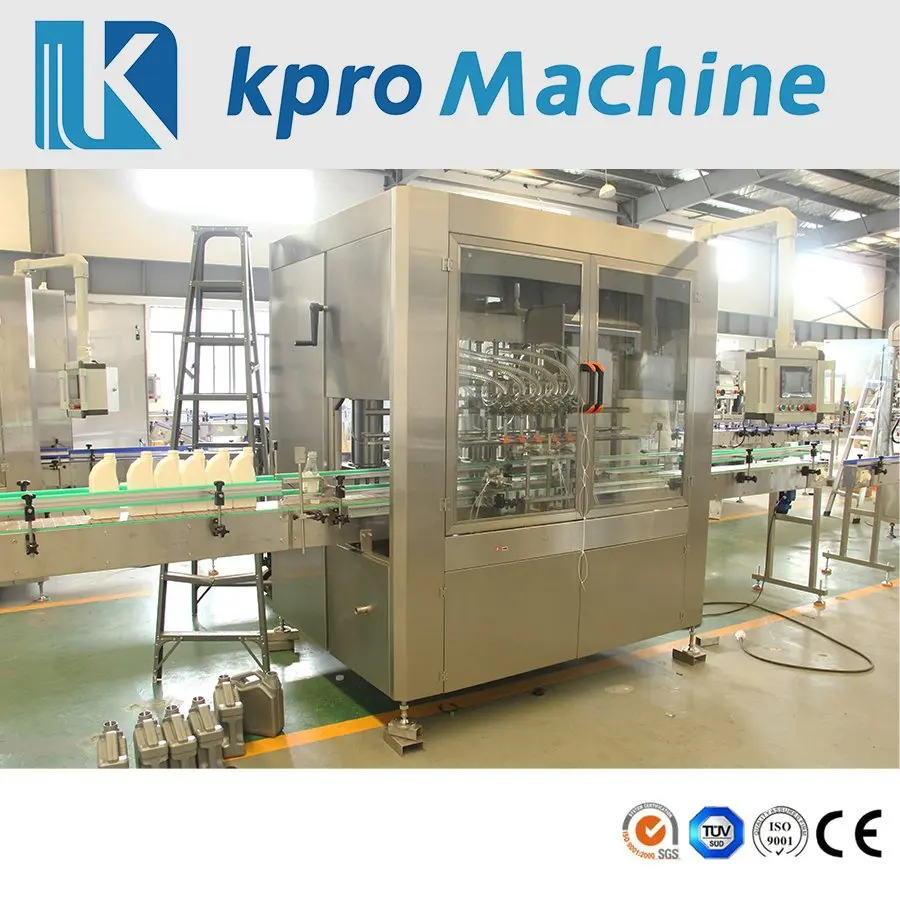

Pag-aaral ng Kaso: Ang Integrated Oil Filling Machine ng Zhangjiagang Kpro na Nakakamit ng ±0.15% na Kalinawan

Ang sistema ng Zhangjiagang Kpro ay nakamit ang katiyakan sa dami na humigit-kumulang sa 0.15% sa pamamagitan ng mahusay na pagsasama ng mga sensor at PLC. Ginamit nila ang EtherNet/IP upang maipadala ang mga signal mula sa mga sensor sa mga controller sa loob lamang ng 35 milisegundo, at mayroon din silang mga madunong algorithm na PID na kumikilos batay sa mga real-time na sukat ng densidad. Kapag sinubukan ito sa mataas na bilis gamit ang iba't ibang uri ng edible oil, epektibong hinawakan ng sistema ang mga pagbabago sa viscosity dahil sa mga pagbabago ng temperatura, na nagbawas ng mga problema sa sobrang pagpuno. Sa pagsusuri sa kanilang mga sukatan ng pagganap, may humigit-kumulang 40% na pagbaba sa product giveaway kumpara sa mga karaniwang sistema ng pagpupuno, at nanatiling malapit sa 99.7% na katiyakan kahit matapos nang maproseso ang higit sa limang daang libong lalagyan. Ipinapakita nito na kapag nag-iinvest ang mga tagagawa sa mga deterministikong network setup kasama ang mga kontrol na loop na tamang-tama ang timing, maaari nilang makamit ang halos walang pagkakaiba-iba sa kanilang mga proseso ng pagpupuno.

FAQ

Ano ang kahalagahan ng paggamit ng capacitive at ultrasonic sensors sa mga makina para sa pagpuno ng langis?

Ang mga sensor na ito ay nagbibigay-daan sa mataas na katiyakan sa pagdetect ng antas ng langis nang walang direktang kontak. Ang capacitive sensors ay nakikilala ang mga pagbabago sa dielectric constants, na angkop para sa mga conductive na substansya, samantalang ang ultrasonic sensors ay sinusukat ang oras kung gaano katagal bumbunin ang mga alon ng tunog, na nagbibigay ng tumpak na detalye tungkol sa antas. Binabawasan nito ang basura at pinapanatili ang kahusayan ng produksyon.

Paano ina-adjust ng mga makina para sa pagpuno ng langis ang mga pagbabago sa temperatura at viscosity?

Ginagamit ng mga sistemang ito ang real-time na monitoring ng dielectric constant, PT100 na temperature probes, at adaptive na algorithm upang dinamikong i-adjust ang mga parameter ng daloy. Ito ay binabawasan ang mga error sa dami ng langis na napupuno dahil sa mga pagbabago sa density ng langis na dulot ng temperatura.

Ano ang kalamangan ng paggamit ng PROFINET at EtherNet/IP protocols sa integrasyon ng sensor at PLC?

Ang mga protokol na ito ay nagpapahintulot ng mabilis na komunikasyon para sa mga pag-aayos sa real time, na nagsisigurado ng katiyakan sa antas ng puno at binabawasan ang mga isyu sa kalibrasyon ng mga 30% kumpara sa mas lumang mga konpigurasyong serye.

Anong papel ang ginagampanan ng mga sistemang PLC sa mga makina para sa pagsisimula ng langis ?

Ang mga PLC ay namamahala ng mabilis na komunikasyon sa pagitan ng mga valve at sensor para sa tiyak na kontrol, gamit ang mga algoritmo ng PID upang i-adjust ang pagpapadala ng langis sa real time. Ito ay nagpapabuti ng katiyakan sa dami ng puno, kahit sa iba't ibang uri ng langis na may magkakaibang densidad.
